ASA液壓泵一部機器至少由以下3部分組成：原動機、傳動機構和工作機構。

原動機：為機器提供動力，如電動機、內燃機等。

工作機構：機器完成工作任務的直接工作部分，如剪床的剪刀，車床的刀架、車刀、卡盤，工程起重機的起升機構、回轉機構等。

傳動機構：改變?cè)瓌?dòng)機輸出的運動參數和動力參數，以適應機器工作性能的要求。傳動機構通常分為機械傳動、電氣傳動和流體傳動機構。

流體傳動是以流體為工作介質進行能量轉換、能量傳遞和能量控制的傳動。它包括液體傳動和氣體傳動。液體傳動又包括液力傳動和液壓傳動。

液力傳動主要是利用液體的動能進行能量轉換、能量傳遞和能量控制的傳動系統。

液壓傳動主要是利用液體的壓力能進行能量轉換、能量傳遞和能量控制的傳動系統。

1，1液壓傳動的基本工作原理及組成

1．1．1液壓傳動的基本工作原理

現以液壓千斤頂為例，來說明液壓傳動的工作原理及其系統組成。

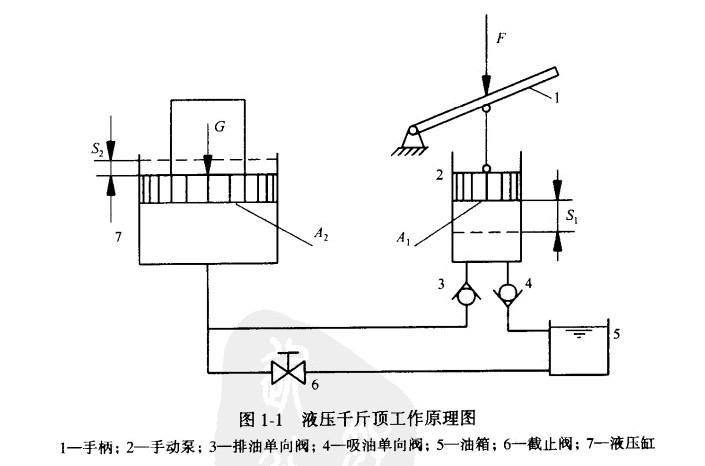

圖1—1所示為液壓千斤頂工作原理圖。

當手柄1帶動活塞向上運動時，手動泵2的容積增大形成局部真空，使排油單向閥3關閉，油箱5中的液體在大氣壓力的作用下，從油箱經管道及吸油單向閥4進入泵2，此為吸油過程；當手柄1帶動活塞下壓時，吸油單向閥4關閉，泵2中的液體推開排油單向閥3經管道進入液壓缸7，迫使活塞克服外負載乙向上運動從而對外做功，此為排油過程。當手動泵2的活塞在手柄1的帶動下不斷上下往復運動時，負載G就不斷上升；當需要液壓缸7的活塞停止時，使手柄1停止運動，此時排油單向閥3在液壓力作用下關閉，液壓缸7的活塞就自鎖不動。工作時截止閥6關閉，當需要液壓缸7的活塞放下時，打開此閥，液體在重力作用下經此閥流回油箱5。這就是液壓千斤頂?shù)墓ぷ髟怼?/span>
